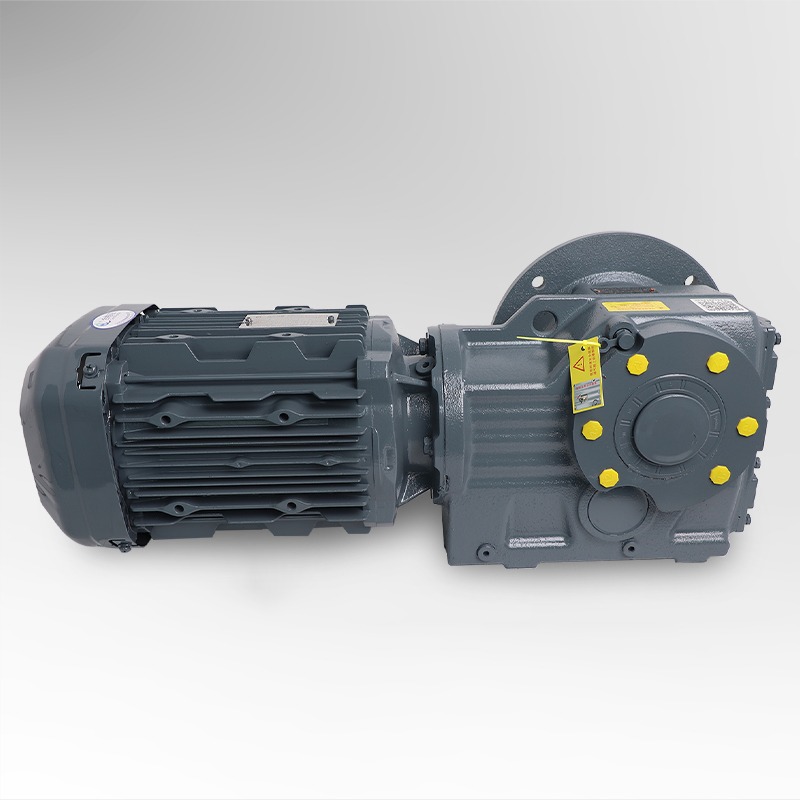

Was ist ein Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie?

I. Überblick über das Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie

Im modernen Maschinenbau sind Effizienz, Präzision und Platzoptimierung zu den wichtigsten Prioritäten bei der Konstruktion von Kraftübertragungen geworden. Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie stellt eine raffinierte Lösung dar, die kompakte Struktur, reibungslose Drehmomentübertragung und zuverlässige Leistung kombiniert. Diese Serie wurde entwickelt, um eine rechtwinklige Bewegungsübertragung mit minimalem Energieverlust zu ermöglichen, was sie zu einer idealen Komponente für Automatisierungssysteme und Industriemaschinen macht, die Stabilität und lange Lebensdauer erfordern.

Im Gegensatz zu herkömmlichen Reduzierstücken mit paralleler Achse ist das Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie nimmt eine rechtwinklige Konfiguration an. Durch einen Satz spiralförmiger Kegelräder ändert es die Richtung der Antriebskraft um 90 Grad und bietet so sowohl mechanische Effizienz als auch Flexibilität bei der Installation. Das Hohlwellendesign vereinfacht die Integration in bestehende Antriebssysteme weiter und ermöglicht eine direkte Kopplung mit angetriebenen Wellen, wodurch der Bedarf an zusätzlichen Kupplungen oder Anschlüssen reduziert wird.

A Hohlwellen-Spiralkegelradantrieb bietet mehrere entscheidende Vorteile:

• Es minimiert Ausrichtungsfehler zwischen Komponenten.
• Es ermöglicht eine einfache Montage und Demontage.
• Es optimiert die Drehmomentübertragung durch direkte Verbindung.

Diese Funktionen machen zusammen das aus Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie eine bevorzugte Wahl in Branchen, die eine präzise Kraftübertragung auf engstem Raum erfordern, wie z. B. Verpackungsmaschinen, Fördersysteme und Roboterautomation.

Ein weiterer bemerkenswerter Vorteil dieser Konstruktion ist die mechanische Stabilität bei hohen Belastungen. Die spiralförmige Kegelradanordnung gewährleistet einen kontinuierlichen Zahneingriff, was zu einem sanfteren Betrieb und reduzierten Vibrationen führt. Dies senkt nicht nur den Geräuschpegel, sondern verlängert auch die Lagerlebensdauer und erhöht die Haltbarkeit des gesamten Getriebesystems.

Darüber hinaus ist die Kegelreduzierer für rechtwinklige Hohlwelle Das Design ermöglicht es Ingenieuren, den verfügbaren Installationsraum effizient zu nutzen. Es bietet Flexibilität im Systemlayout – ob vertikal, horizontal oder umgekehrt montiert – und seine Hohlwellenkonfiguration unterstützt Anwendungen mit durchgehender Welle, bei denen die Abtriebswelle direkt mit einer angetriebenen Komponente verbunden werden muss.

In vielen Anwendungen ist die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie fungiert als Brücke zwischen kompaktem Design und hoher Drehmomentfähigkeit. Seine Fähigkeit, erhebliche Lasten zu bewältigen und gleichzeitig eine präzise Winkelübertragung aufrechtzuerhalten, gewährleistet eine gleichbleibende Leistung unter unterschiedlichen Betriebsbedingungen. Ob in automatisierten Produktionslinien, mechanischen Transportsystemen oder maßgeschneiderten Industrieanlagen eingesetzt, dieses Reduzierstück bietet die mechanische Präzision und Betriebszuverlässigkeit, die moderne Industrien benötigen.

Insgesamt ist die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie steht für eine technisch fortschrittliche und effiziente Lösung, die die kontinuierliche Weiterentwicklung von Bewegungssteuerungssystemen widerspiegelt – indem sie Effizienz im rechten Winkel, Anpassungsfähigkeit an Hohlwellen und Präzision von Spiralkegeln in einem integrierten Antriebsmechanismus vereint.

II. Definition und strukturelle Zusammensetzung

Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie ist ein präzisionsgefertigtes mechanisches Übertragungsgerät, das einen Hochgeschwindigkeitseingang mit niedrigem Drehmoment in einen Niedergeschwindigkeitsausgang mit hohem Drehmoment umwundelt und dabei eine exakte rechtwinklige Ausrichtung beibehält. Es ist eine Schlüsselkomponente in vielen Automatisierungs- und Bewegungssteuerungssystemen, bei denen sowohl Energieeffizienz als auch räumliche Kompaktheit von entscheidender Bedeutung sind.

Im Kern nutzt dieser Reduzierertyp a Spiralkegelradgetriebe zur Übertragung von Bewegungen zwischen sich kreuzenden Wellen, typischerweise im 90°-Winkel. Die Zähne des Spiralkegelrads sind mit einem gebogenen Profil versehen, was einen allmählichen Zahneingriff, eine sanftere Drehung und einen leiseren Betrieb im Vergleich zu Alternativen mit geradem Kegelrad ermöglicht.

Die Hohlwelle Konfiguration unterscheidet diese Serie von herkömmlichen Vollwellen-Reduzierstücken. Anstatt das Drehmoment über eine feste Welle zu übertragen, ermöglicht die Hohlkonstruktion eine direkte Verbindung mit der Welle der angetriebenen Maschine – was die Ausrichtung vereinfacht, die Kupplungskosten senkt und eine platzsparende Installation in engen Umgebungen ermöglicht.

II.1 Kernstrukturelemente

• Eingangswellenbaugruppe: Erhält mechanische Energie vom Motor oder der Antriebsquelle. Es ist mit dem Spiralkegelrad verbunden und überträgt die Drehbewegung auf die Hauptgetriebestufe.
• Spiralkegelradsatz: Die heart of the mechanism. The meshing of spiral bevel gears allows torque transmission between perpendicular shafts, enabling smooth right-angle power flow.
• Hohle Abtriebswelle: Fungiert als angetriebener Abschnitt des Untersetzungsgetriebes und ermöglicht die direkte Integration mit externen Maschinen. Seine Innenbohrung nimmt die angetriebene Welle auf und sorgt so für eine stabile Drehmomentübertragung und Ausrichtungsgenauigkeit.
• Gehäuse (Getriebekörper): In der Regel aus hochfestem Gusseisen oder einer präzisionsgefertigten Aluminiumlegierung gefertigt und bieten hervorragende Steifigkeit, Vibrationsdämpfung und Wärmeableitung.
• Lager- und Dichtungssystem: Ausgestattet mit hochbelastbaren Lagern und Doppellippendichtungen, um Öllecks zu verhindern, die Reibung zu reduzieren und die Lebensdauer im Dauerbetrieb zu verlängern.
• Schmiersystem: Ein interner Ölbad- oder Fettschmiermechanismus gewährleistet einen kontinuierlichen Getriebekontaktschutz, reduziert den Verschleiß und sorgt für eine gleichbleibende Leistung über lange Betriebszeiten.

II.2 Technische Eigenschaften

Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie wird durch ein Gleichgewicht zwischen definiert Drehmomentabgabe , kompaktes Design , und operative Präzision . Es unterstützt hohe Untersetzungsverhältnisse und minimiert gleichzeitig das mechanische Spiel.

Zu seinen typischen technischen Merkmalen gehören:

• Hohe Drehmomentdichte pro Volumeneinheit.
• Kompakte rechtwinklige Konfiguration.
• Reibungsloser, geräuscharmer Betrieb.
• Hoher Übertragungswirkungsgrad (bis zu 96–98 %).
• Vereinfachte Installation durch das Hohlausgangsdesign.
• Modulare Montageflexibilität für verschiedene industrielle Layouts.

II.3 Vergleichsparametertabelle

II.4 Material- und Fertigungsqualität

Um mechanische Integrität und Betriebspräzision zu gewährleisten, sind die Zahnräder im Inneren des Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie bestehen typischerweise aus einsatzgehärtetem legiertem Stahl. Diese Zahnräder werden aufgekohlt, abgeschreckt und feingeschliffen, um eine optimale Oberflächenhärte und minimale Zahnverformung zu erreichen.

Die housing material is carefully chosen to resist deformation under load and minimize vibration during operation. In many industrial applications, the overall rigidity of the housing is critical in maintaining alignment between the spiral bevel gear set, ensuring that torque transfer remains stable and accurate over long-term use.

II.5 Zusammenfassung der strukturellen Vorteile

• Kompakter und modularer Aufbau reduziert den Platzbedarf des Systems.
• Hohlwellenausgang vereinfacht die Montage und erhöht die Installationsflexibilität.
• Eingriff des Spiralkegelrads sorgt für eine leise und effiziente Kraftübertragung.
• Hochwertige Abdichtung und Schmierung verlängern die Betriebsdauer.
• Optimierte Drehmomentverteilung unterstützt schwere und kontinuierliche Einsätze.

Im Wesentlichen ist die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie stellt eine Synthese aus mechanischer Effizienz, platzsparendem Design und hochpräziser Leistung dar. Sein struktureller Aufbau und sein technisches Design spiegeln ein tiefes Verständnis der Anforderungen an die Kraftübertragung in modernen automatisierten Systemen wider und positionieren ihn als zuverlässigen Eckpfeiler für rechtwinklige Antriebsanwendungen in verschiedenen Industriebereichen.

III. Leistungsmerkmale und technische Parameter

Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie ist darauf ausgelegt, unter anspruchsvollen industriellen Bedingungen hervorragende mechanische Leistung zu liefern. Seine Konstruktion vereint Präzisionsgetriebe, optimierte Gehäusegeometrie und überlegene Drehmomentbelastbarkeit. Jeder Aspekt des Reduzierstücks spiegelt die sorgfältige Berücksichtigung von Haltbarkeit, Zuverlässigkeit und Platzeffizienz wider – Schlüsselfaktoren in modernen Automatisierungs- und Kraftübertragungssystemen.

III.1 Hohe Drehmomentübertragungseffizienz

Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie erreicht dank der optimierten Geometrie seiner Spiralkegelräder eine bemerkenswert hohe Drehmomentdichte. Im Gegensatz zu herkömmlichen Kegelradgetrieben ermöglicht das spiralförmige Zahnprofil den kontinuierlichen Eingriff mehrerer Zähne während der Rotation. Dieser Mehrpunkt-Eingriff erhöht die Tragfähigkeit erheblich und gewährleistet gleichzeitig eine gleichmäßige Bewegung mit minimalen Vibrationen.

Die spiral bevel gear design also reduces impact loads and distributes stress evenly along the tooth surface. As a result, torque transmission efficiency typically ranges between 96 % und 98 % , abhängig von Übersetzungsverhältnis und Schmierbedingungen. Dieser hohe Wirkungsgrad trägt zu einem geringeren Energieverbrauch und einer geringeren Wärmeentwicklung während des Betriebs bei – zwei entscheidende Faktoren für die Aufrechterhaltung der Leistungsstabilität bei langen Arbeitszyklen.

III.2 Kompaktes Design und Raumnutzung

Ein entscheidender Vorteil des Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie ist seine kompakte und modulare rechtwinklige Konfiguration. Die Kombination der Hohlwelle and Spiralkegelrad Das Layout minimiert die axiale Länge des Antriebssystems und eignet sich daher besonders für Installationen mit begrenztem Platzangebot oder mehreren Getriebestufen.

Die Kompaktes Hohlkegelradgetriebe Das Konzept ermöglicht eine direkte Wellenverbindung ohne Kupplungen, was nicht nur die Installation vereinfacht, sondern auch die mechanische Ausrichtung verbessert. Dieses Design reduziert Vibrationsquellen und verhindert fehlausrichtungsbedingte Ausfälle, die bei herkömmlichen Systemen häufig vorkommen.

III.3 Geräuscharmer und reibungsloser Betrieb

Die use of Spiralkegelrads anstelle von geraden Zahnrädern sorgt es für einen sanfteren Eingriff. Das Spiraldesign sorgt für einen allmählichen Zahneingriff und reduziert effektiv Stoßbelastungen und Vibrationen während der Rotation. Dadurch ist der Betriebslärm deutlich geringer – typischerweise unter 65 dB unter Standardlastbedingungen.

In Kombination mit Präzisionsbearbeitung und fortschrittlichen Lagersystemen ist die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie sorgt auch bei hohen Geschwindigkeiten für eine gleichbleibende Rotationsgenauigkeit und Geräuschdämmung. Durch diesen leisen und stabilen Betrieb eignet es sich gut für den Einsatz in Automatisierungs-, Verpackungs- und Lebensmittelverarbeitungsanlagen, wo Umgebungsgeräusche und Vibrationen strengen Vorschriften unterliegen.

III.4 Diermische Stabilität und Schmierleistung

Eine effiziente Wärmeableitung ist ein weiterer entscheidender Faktor für die Erzielung langfristiger Zuverlässigkeit. Das Getriebegehäuse des Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie ist mit glatten Außenflächen und Materialien mit hoher Wärmeleitfähigkeit ausgestattet, um die natürliche Konvektionskühlung zu verbessern.

Die internal gear contact surfaces are lubricated through a continuous oil bath or grease system, ensuring that the spiral bevel gears remain fully protected under heavy load. Proper lubrication also helps maintain consistent efficiency and minimizes wear, especially during high-speed or high-torque operations.

III.5 Technischer Parametervergleich

III.6 Zusammenfassung der mechanischen Vorteile

• Hohes Drehmoment-Gewichts-Verhältnis: Ermöglicht kraftvolle Leistung auch bei kompakten Abmessungen.
• Rechtwinklige Konfiguration: Ermöglicht ein flexibles Systemlayout und eine einfache Integration in Baugruppen mit begrenztem Platzangebot.
• Hohlwellenausgang: Vereinfacht mechanische Verbindungen und reduziert das Risiko einer Fehlausrichtung.
• Hohe Präzision und geringe Geräuschentwicklung: Gewährleistet eine stabile Leistung unter Dauerlast.
• Lange Lebensdauer: Erreicht durch gehärtete Zahnräder, Präzisionslager und wirksame Schmierung.

III.7 Anwendungsorientierte Effizienz

Einer der Gründe dafür Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie Was in modernen mechanischen Systemen weit verbreitet ist, ist seine Fähigkeit, sich an unterschiedliche Lastbedingungen anzupassen und gleichzeitig eine konstante mechanische Leistung aufrechtzuerhalten. Seine Effizienz bleibt auch bei variablem Drehmoment oder intermittierenden Arbeitszyklen stabil – eine Eigenschaft, die besonders bei der Automatisierung von Förderbändern, Robotergelenken und servobetriebenen Maschinen wertvoll ist.

Die combination of Präzision der Spiralfase , Hohlwelle connectivity , und rechtwinklige Übertragung macht diese Serie zu einer Eckpfeilerkomponente für Ingenieure, die Leistungszuverlässigkeit und kompakte Designintegration suchen.

IV. Arbeitsmechanismus und Kraftübertragung

Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie basiert auf einem hochentwickelten rechtwinkligen Drehmomentumwandlungssystem, das eine präzise Bewegungssteuerung bei gleichzeitiger Minimierung des Energieverlusts ermöglicht. Der Kraftübertragungsprozess umfasst das effiziente Zusammenspiel von Spiralkegelrädern, hochpräzisen Lagern und einer hohlen Ausgangsstruktur, die eine direkte mechanische Verbindung mit der angetriebenen Ausrüstung ermöglicht.

IV.1 Prinzip des Spiralkegelradgetriebes

Im Herzen der Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie liegt eine Reihe von Spiralkegelrads , die als mechanische Schlüsselelemente für die rechtwinklige Bewegungsübertragung dienen. Im Gegensatz zu geraden Kegelrädern verfügen Spiralkegelräder über gebogene und schräge Zähne, die allmählich über die Kontaktfläche hinweg ineinandergreifen. Dies gewährleistet eine reibungslose Drehmomentübertragung und eine kontinuierliche Lastverteilung zwischen mehreren Zähnen, wodurch Stoßkräfte und mechanische Geräusche erheblich reduziert werden.

Während des Betriebs erfolgt die Kraftübertragung über die Eingangswelle, die mit einem kleineren Spiralkegel verbunden ist Ritzel . Dieses Ritzel greift in den größeren Kegel ein Kronenrad auf der Abtriebshohlwelle montiert. Durch das Ineinandergreifen dieser beiden Zahnräder ändert sich die Richtung des Kraftflusses um 90 Grad, sodass das Drehmoment senkrecht übertragen werden kann, während sich seine Größe je nach gewähltem Übersetzungsverhältnis erhöht.

Diese Spiralkonfiguration verbessert auch die Schmiermittelretention an der Zahnschnittstelle, da die gebogenen Zähne während der Rotation einen Ölfilm erzeugen, der eine gleichmäßige Reibungskontrolle und Verschleißfestigkeit gewährleistet. Das Ergebnis ist eine bemerkenswert gleichmäßige Drehmomentübertragung mit minimalen Vibrationen – ein Markenzeichen von Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie .

IV.2 Kraftfluss und Lastverteilung

Wenn der Eingangswelle Rotationsenergie zugeführt wird, wird die Spiralkegelrad drive überträgt Drehmoment durch allmählichen Rollkontakt. Die Kraftrichtung verläuft spiralförmig von den Zähnen des Eingangszahnrads zur Oberfläche des Ausgangszahnrads und verteilt so die radialen und axialen Belastungen effektiv auf die Lager.

Diese gleichmäßige Lastverteilung ist wichtig, um lokale Spannungspunkte zu reduzieren, insbesondere unter Bedingungen mit hohem Drehmoment. Im Gegensatz zu Systemen mit geradem Schnitt, die häufig unter konzentrierten Druckzonen leiden, ermöglicht die Spiralkonfiguration dies Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie um eine stabile Leistung unter schwankenden oder stoßartigen Belastungen aufrechtzuerhalten.

Die use of Kegelrollenlager and Präzisions-Druckstützen stellt sicher, dass die durch die Spiralbewegung erzeugten Axialkräfte ordnungsgemäß absorbiert werden, wodurch die Lebensdauer von Lager und Getriebe verlängert wird. Aufgrund dieser Eigenschaft eignet sich das Untersetzungsgetriebe besonders gut für schwere und hochpräzise Arbeiten wie Förderbänder, Hebevorrichtungen und servounterstützte Positionierungssysteme.

IV.3 Funktion der Hohlwellenstruktur

Die Hohlkern-Abschrägungsreduziereinheit bietet einen deutlichen technischen Vorteil, da keine Zwischenkupplung oder ein Zwischenadapter erforderlich ist. Stattdessen kann die Abtriebswelle direkt in die Hohlbohrung der Abtriebswelle eingesetzt werden, gesichert durch Passfedern, Klemmen oder Schrumpfscheiben.

Dieses Design verbessert die Konzentrizität und Ausrichtungsgenauigkeit zwischen den antreibenden und angetriebenen Elementen und reduziert Übertragungsverluste, die durch Versatz oder Fehlausrichtung verursacht werden. Darüber hinaus minimiert die Hohlwellenstruktur die Rotationsträgheit, sodass das Untersetzungsgetriebe schnell auf Drehmomentschwankungen reagieren kann – ein entscheidendes Merkmal für dynamische Systeme wie Robotergelenke oder automatisierte Förderbänder.

Ein weiterer Vorteil ist die Möglichkeit zur Integration von Through-Shaft-Anwendungen. Beispielsweise ermöglicht die Hohlwelle in einem Doppelantriebs- oder Durchlaufsystem die Inline-Verbindung eines zusätzlichen angetriebenen Elements (z. B. einer Riemenscheibe oder eines Sekundärgetriebes) und sorgt so für mechanische Flexibilität, ohne die Stellfläche der Maschine zu vergrößern.

IV.4 Mechanischer Pfad und Energieumwandlung

• Stufe 1: Die Eingangswelle erhält Rotationsenergie von einem Motor oder einer Antriebsmaschine.
• Stufe 2: Das Spiralkegelrad greift in das größere Kegelrad ein und leitet die Bewegung im 90°-Winkel um.
• Stufe 3: Das Drehmoment wird proportional zum durch die Getriebegeometrie bestimmten Untersetzungsverhältnis verstärkt.
• Stufe 4: Die hollow output shaft transfers torque directly to the driven component, completing the power transmission process.

IV.5 Vergleichende Analyse von Getriebemechanismen

IV.6 Zusammenfassung der Vorteile der Kraftübertragung

• Hoher mechanischer Wirkungsgrad — minimaler Leistungsverlust über den Übertragungsweg.
• Reibungslose Drehmomentabgabe — kontinuierlicher Spiralkontakt eliminiert Vibrationsspitzen.
• Kompakte rechtwinklige Konfiguration – Reduziert den Platzbedarf bei der Installation.
• Erhöhte Haltbarkeit — Gehärtete Spiralkegelräder und robuste Lager sorgen für Langlebigkeit.
• Flexible Integration — Hohlwelle ermöglicht direkte oder durchgehende Wellenverbindungen.

V. Typische industrielle Anwendungen

Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie ist weithin für seine Anpassungsfähigkeit in verschiedenen Industriesektoren bekannt. Sein rechtwinkliges Getriebedesign, die hohle Ausgangskonfiguration und die hohe Drehmomenteffizienz machen es ideal für Umgebungen, in denen Raumoptimierung , reibungslose Leistungsabgabe , und langfristige Zuverlässigkeit sind unerlässlich.

V.1 Automatisierungs- und Fördersysteme

In automatisierten Produktionslinien Förderanlagen erfordern stabile Bewegung, hohe Effizienz und präzise Synchronisierung zwischen mehreren angetriebenen Einheiten. Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie zeichnet sich unter diesen Bedingungen durch sein kompaktes Design und die Möglichkeit zur direkten Wellenmontage aus.

• Konstante Drehmomentabgabe: Gewährleistet einen reibungslosen Materialtransfer auch bei wechselnden Lastbedingungen.
• Hohe Effizienz: Sorgt für einen energiesparenden Betrieb in kontinuierlichen Produktionszyklen.
• Geräuscharm und vibrationsarm: Entscheidend für Präzisionsfertigungsumgebungen.

V.2 Robotik und Bewegungssteuerung

Modern Robotersysteme Bedarf an Getrieben, die sowohl dynamische Beschleunigungen als auch präzise Positionierungen bewältigen können. Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie erfüllt diese Anforderungen durch seinen optimierten mechanischen Aufbau und das reduzierte Trägheitsmoment.

• Gelenkroboterarme: Ermöglicht die Steuerung des Gelenkdrehmoments mit minimalem Spiel.
• AGV (Fahrerlose Transportfahrzeuge): Erleichtert die rechtwinklige Kraftübertragung in kompakten Gehäusen.
• Pick-and-Place-Systeme: Ermöglicht hochpräzise Rotationsbewegungen mit geringer Vibration.

V.3 Materialtransport- und Hebegeräte

In der Materialtransportindustrie müssen Untersetzungsgetriebe schwere Lasten tragen und kontrollierte Bewegungen ermöglichen. Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie ist besonders geeignet für Hebezeuge , Aufzüge , und Kranwagen , wo Drehmomentverstärkung und gleichmäßige Bewegung entscheidend sind.

V.4 Verpackungs- und Lebensmittelverarbeitungsmaschinen

• Leiser Betrieb: Spiralkegelräder reduzieren Eingriffsgeräusche, ideal für hygienische oder geräuscharme Umgebungen.
• Klares Design: Die smooth aluminum or cast-iron housing prevents residue accumulation.
• Kompakter Formfaktor: Ermöglicht die Integration in Verpackungs-, Etikettier- und Schneidemaschinen.

V.5 Ausrüstung für erneuerbare Energien und Umwelt

Die Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie wird auch in angewendet erneuerbare Energie Systeme, einschließlich Hilfsantriebe für Windkraftanlagen , Biomasseförderer , und Rührwerke für die Wasseraufbereitung . In solchen Umgebungen muss das Untersetzungsgetriebe wechselnden Belastungen und Umwelteinflüssen standhalten und gleichzeitig eine hohe Effizienz und Verschleißfestigkeit aufrechterhalten.

V.6 Zusammenfassung der Anwendungsvorteile

• Hohes Drehmoment bei kompakter Bauweise: Ermöglicht die Kraftübertragung in Systemen mit begrenztem Platzangebot.
• Geringes Spiel und präzise Ausrichtung: Gewährleistet eine reibungslose und präzise Bewegungssteuerung.
• Reduzierter Lärm und Vibration: Unverzichtbar für die Automatisierungs- und Verpackungsindustrie.
• Direkte Installation: Der Hohlwellenausgang minimiert den Montageaufwand.
• Erweiterte Lebensdauer: Aufgrund der Langlebigkeit des Spiralkegelrads und der optimierten Wärmeableitung.

VI. Installations-, Wartungs- und Sicherheitsempfehlungen

VI.1 Installationsrichtlinien

• 1. Grundlage und Ausrichtung: Montieren Sie das Untersetzungsgetriebe auf einer stabilen, vibrationsfreien Oberfläche...
• 2. Wellenanschluss: Bei Hohlwellenanwendungen die Abtriebswelle in die Hohlbohrung einführen...
• 3. Befestigung und Unterstützung: Alle Schrauben und Befestigungsteile müssen gemäß den Drehmomentvorgaben angezogen werden...
• 4. Schmierungsprüfung: Stellen Sie vor dem Starten des Geräts sicher, dass das Getriebegehäuse die richtige Menge und Art des Schmiermittels enthält.
• 5. Drehrichtung: Stellen Sie sicher, dass sich die Eingangswelle in die richtige Richtung dreht ...
• 6. Erster Testlauf: Führen Sie einen 30–60-minütigen Leerlauftest durch, um Geräusche, Vibrationen und Temperaturanstiege zu beobachten.

VI.2 Schmier- und Kühlanforderungen

• Öltyp: Verwenden Sie synthetische Hochdruckgetriebeöle (EP), die für Hochlastbedingungen ausgelegt sind.
• Erster Ölwechsel: Ersetzen Sie das werkseitig eingefüllte Öl nach den ersten 500 Betriebsstunden.
• Regelmäßige Wartung: Schmierstoff alle 3.000–5.000 Betriebsstunden wechseln.
• Temperaturkontrolle: Die optimale Betriebstemperatur sollte zwischen 40 °C und 80 °C liegen.
• Ölstandüberwachung: Überprüfen Sie regelmäßig das Schauglas oder den Ölmessstab, um sicherzustellen, dass der Ölstand im angegebenen Bereich bleibt.

VI.3 Checkliste für die routinemäßige Wartung

VI.4 Allgemeine Anleitung zur Fehlerbehebung

VI.5 Sicherheitsempfehlungen

• Nenndrehmoment und Nenndrehzahl nicht überschreiten: Ein Betrieb außerhalb der angegebenen Grenzwerte kann zu mechanischem Versagen oder Getriebebruch führen.
• Vor Wartungsarbeiten die Stromversorgung unterbrechen: Trennen Sie vor Wartungsarbeiten immer die Stromquellen und warten Sie, bis die Maschine vollständig zum Stillstand gekommen ist.
• Schutzvorrichtungen verwenden: Decken Sie alle rotierenden Wellen, Kupplungen und freiliegenden Zahnräder ab, um versehentlichen Kontakt zu verhindern.
• Sorgen Sie für eine ordnungsgemäße Erdung: Stellen Sie sicher, dass die Baugruppe ordnungsgemäß geerdet ist, um elektrische Gefahren zu vermeiden.
• Kontamination vermeiden: Halten Sie das Getriebegehäuse vor Staub, Feuchtigkeit oder korrosiven Chemikalien geschützt.

VI.6 Tipps zur langfristigen Leistung

• Führen Sie jährlich eine Vibrationsanalyse durch, um frühzeitig Lagerverschleiß oder Unwucht zu erkennen.
• Überwachen Sie die Trends der Betriebstemperatur – ein allmählicher Anstieg kann auf eine Verschlechterung der Schmierung hinweisen.
• Planen Sie alle 10.000 Betriebsstunden umfassende Überholungen.
• Um die mechanische Belastung der Hohlwelle zu reduzieren, verwenden Sie hochwertiges Montagezubehör.
• Lagern Sie Ersatzeinheiten in einer sauberen, trockenen Umgebung mit ordnungsgemäßer Ölabdichtung, um Korrosion zu verhindern.

VII. Zusammenfassung der Vorteile und FAQs

VII.1 Hauptvorteile

• Hohe Drehmomenteffizienz: Spiralkegelräder sorgen für einen kontinuierlichen Zahneingriff und ermöglichen so eine reibungslose Drehmomentübertragung und minimalen Energieverlust.
• Kompakte und platzsparende Bauweise: Die rechtwinklige Konfiguration und der Hohlwellenausgang vereinfachen die Integration in enge Industriebaugruppen.
• Geräuscharm und vibrationsarm: Spiralkegelzähne und Präzisionslager sorgen für einen leisen Betrieb.
• Flexible Installation: Hohlwelle ermöglicht den direkten Anschluss an angetriebene Wellen oder Durchgangswellenanwendungen.
• Haltbarkeit und Zuverlässigkeit: Gehärtete Zahnräder, optimierte Schmierung und robustes Gehäuse verlängern die Lebensdauer.
• Vielseitigkeit: Geeignet für Förderbänder, Roboterarme, Hebesysteme, Verpackungsmaschinen, Lebensmittelverarbeitungsgeräte und Anwendungen im Bereich erneuerbare Energien.

VII.2 Häufig gestellte Fragen (FAQ)

• F1: Was ist der Unterschied zwischen einem Hohlwellen-Spiralkegelradgetriebe der JKAF-Serie und einem herkömmlichen geraden Kegelradgetriebe?
  A1: Spiralkegelräder greifen schrittweise über mehrere Zähne hinweg und bieten im Vergleich zu geraden Kegelrädern eine gleichmäßigere Drehmomentübertragung, höhere Belastbarkeit, geringere Geräuschentwicklung und einen verbesserten Wirkungsgrad. Das Hohlwellendesign ermöglicht eine direkte Wellenverbindung und reduziert so Fehlausrichtungsprobleme.
• F2: Wie soll ich das richtige Reduziermodell der JKAF-Serie für meine Anwendung auswählen?
  A2: Berücksichtigen Sie Abtriebsdrehmoment, Übersetzungsverhältnis, Eingangsgeschwindigkeit, Platzbeschränkungen und Installationsausrichtung. Stellen Sie sicher, dass der Hohlwellendurchmesser und die Drehmomentkapazität den Anforderungen der angetriebenen Welle entsprechen.
• F3: Welche Wartungspraktiken sind wichtig, um eine langfristige Leistung sicherzustellen?
  A3: Überprüfen Sie den Ölstand und den Zustand, prüfen Sie Lager und Dichtungen, überwachen Sie Vibrationen und Geräusche, stellen Sie die richtige Ausrichtung sicher, führen Sie alle 3.000–5.000 Stunden einen Ölwechsel durch und überprüfen Sie die Befestigungsschrauben regelmäßig.
